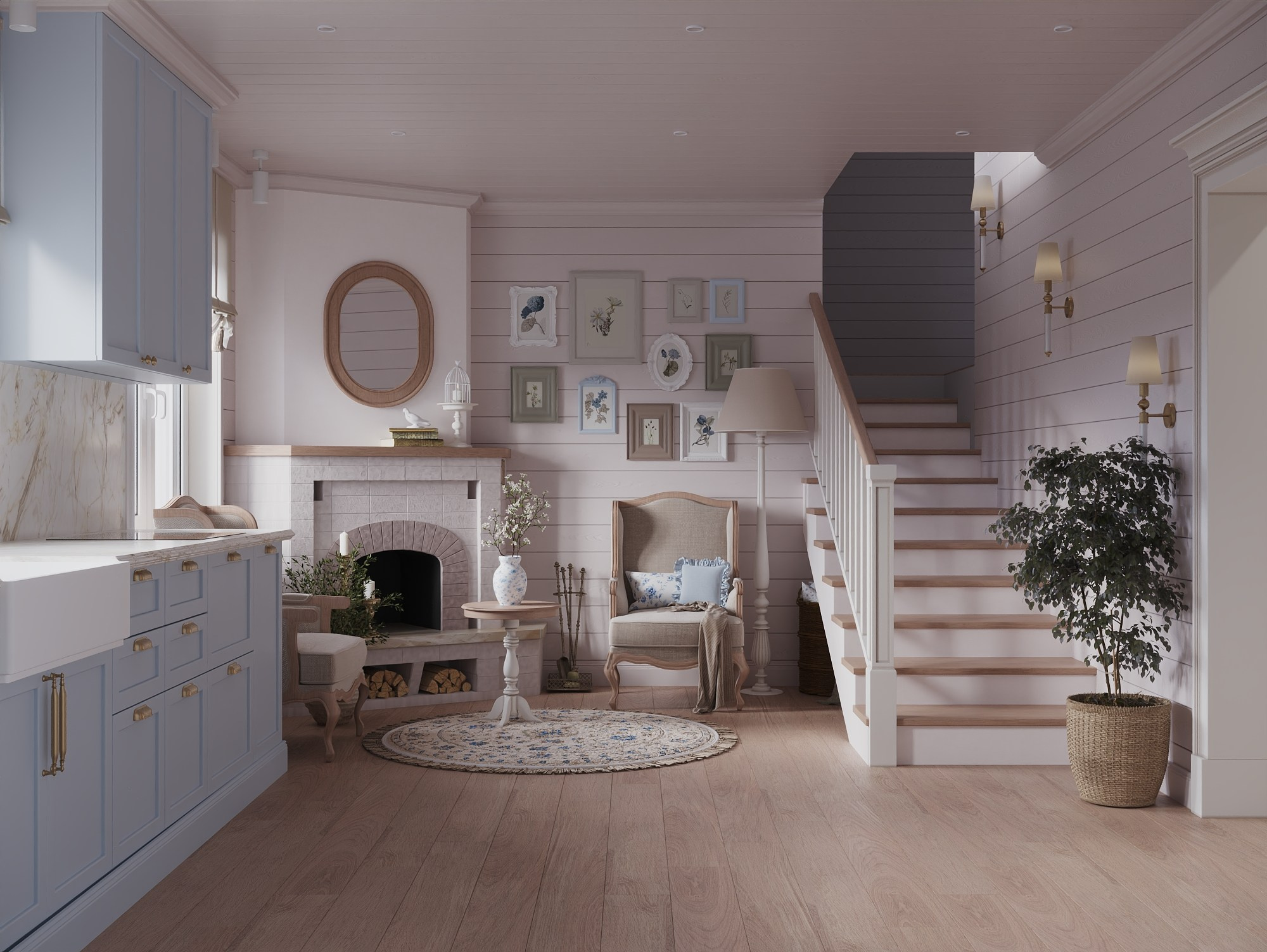

Загородный дом 215 м² — 88 визуализаций за 5 недель
Как восстановить сложную геометрию старого каркасного дома по обмерам и фотофиксации и собрать большой проект без стандартного пакета развёрток
Этот проект — интерьер существующего каркасного загородного дома. В визуализацию вошло около 215 м²: первый этаж, полуторный уровень и второй этаж.
На старте не было привычного полного комплекта развёрток, сечений и подробных узлов. Основой для работы стали обмерные планы, планы расстановки мебели, фотофиксация объекта, референсы и голосовые комментарии дизайнера.
Часть архитектуры пришлось восстанавливать непосредственно в процессе моделирования: положение уровней относительно друг друга, лестницы, лестничные колодцы, мансардную геометрию и существующий камин.
В результате за 5 недель было собрано и согласовано 88 финальных визуализаций.
Моя роль в проекте — 3D-визуализация. Дизайн интерьера разработан дизайнером, с которым мы работаем вместе около восьми лет.
Объект: существующий каркасный загородный дом
Площадь визуализации: около 215 м²
Моя роль: 3D-визуализация
Объём: 88 финальных кадров
Срок: 5 недель
Исходные данные: обмерные планы, планы расстановки, фотофиксация, референсы, голосовые комментарии
Формат работы: постоянное сотрудничество с дизайнером
Когда чертежей недостаточно, модель приходится восстанавливать

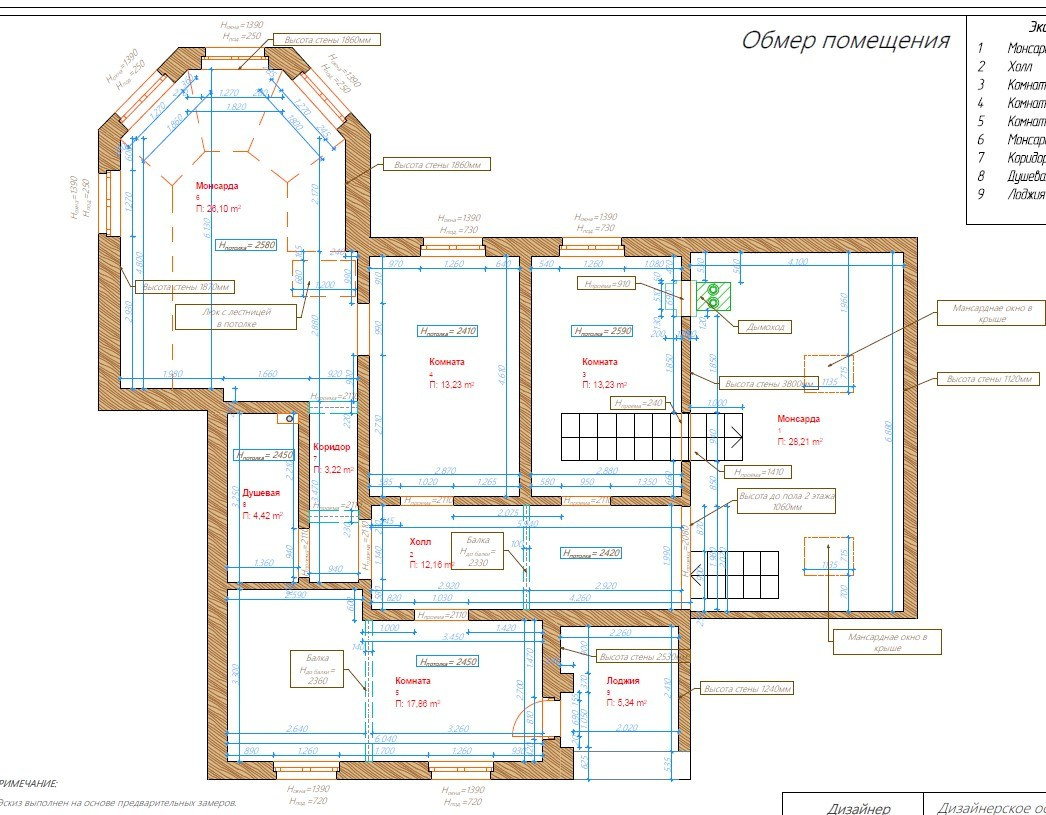

Дом существующий, со сложившейся архитектурой и несколькими уровнями. При этом обмер содержал основные размеры помещений, но не давал полного набора сечений и подробных узлов, необходимых для точного построения всей модели.

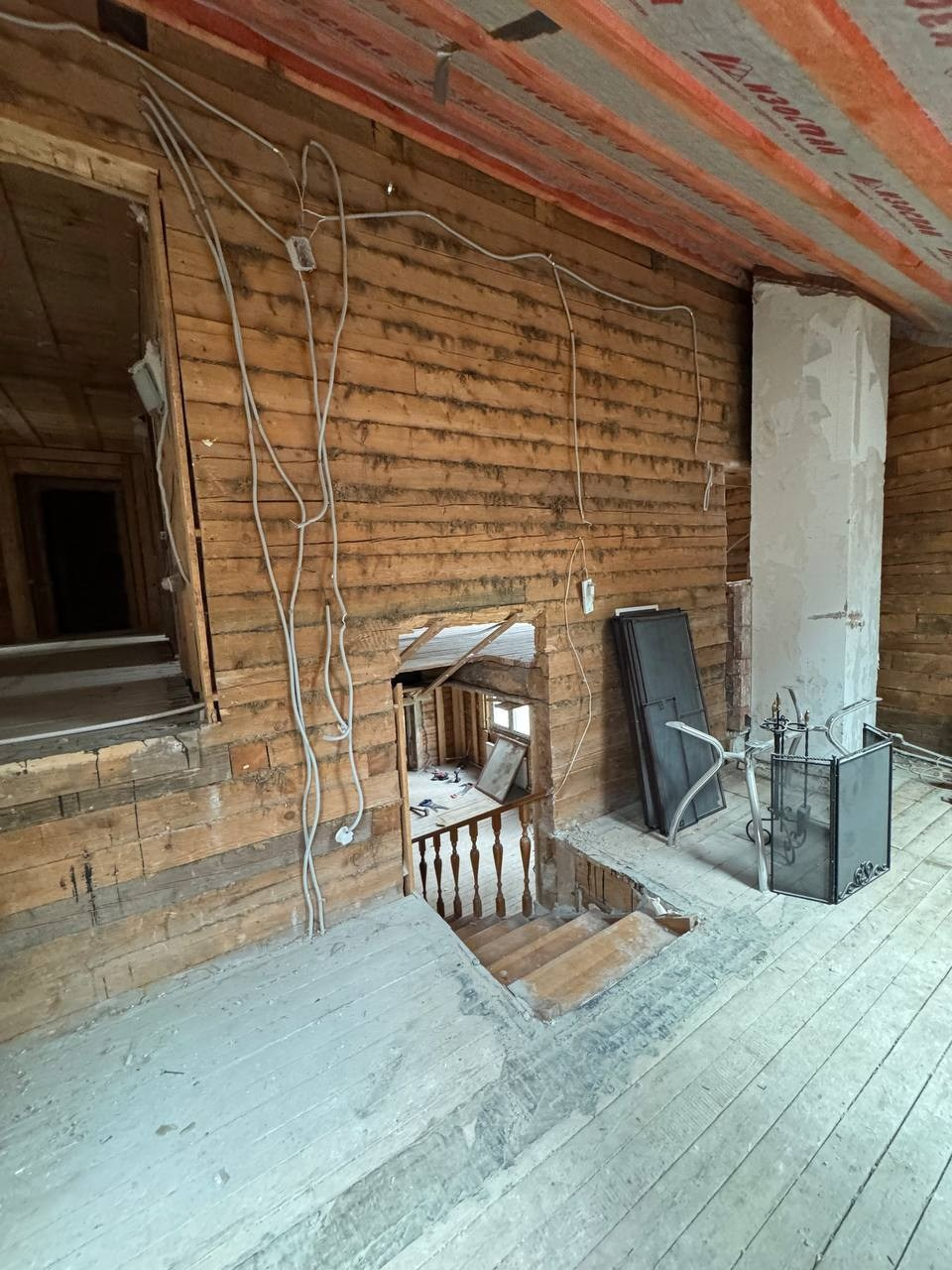

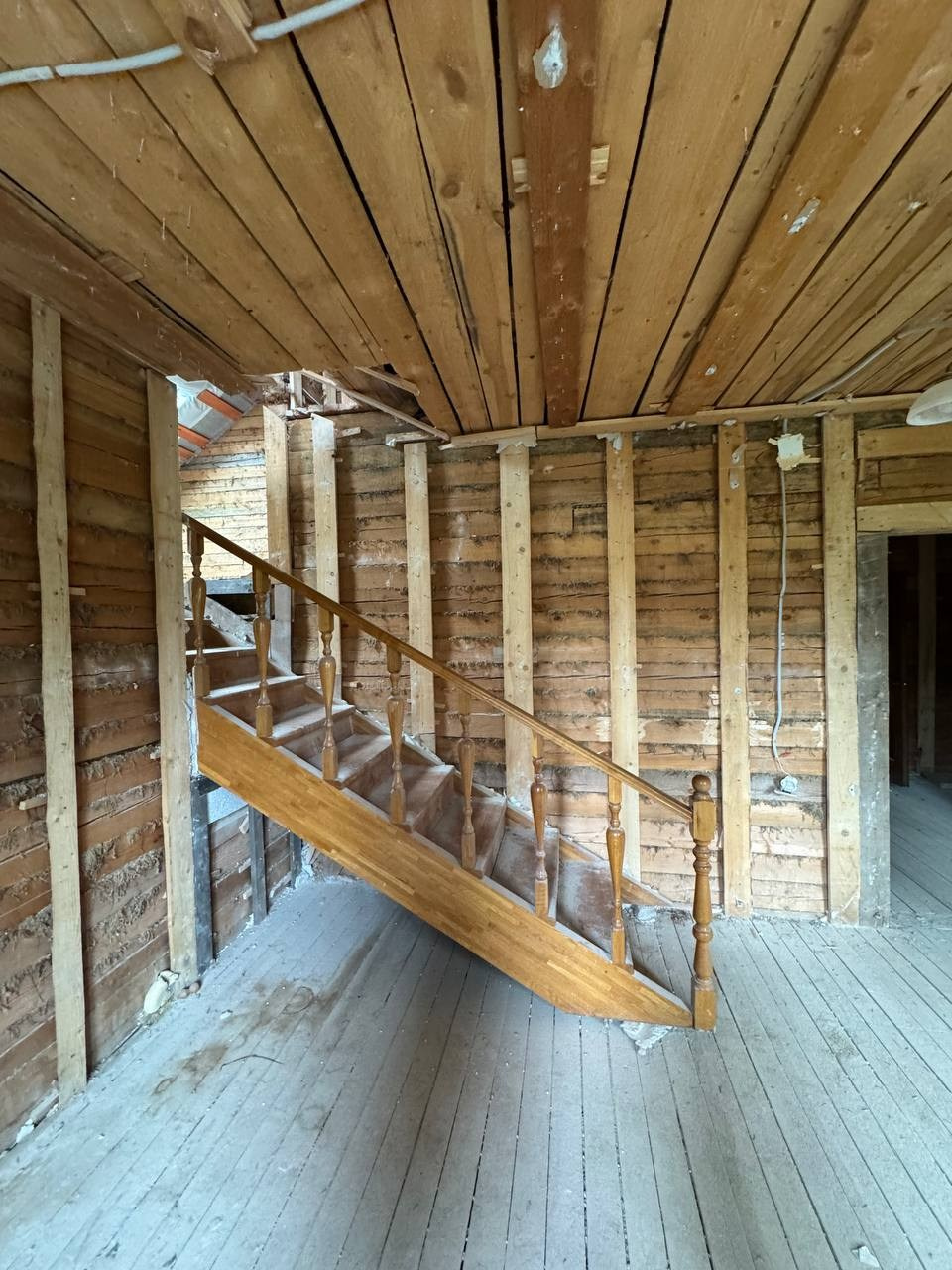

Поэтому часть информации я восстанавливала по фотофиксации, сопоставляя фотографии с планами и имеющимися отметками.
Особенно это было важно для лестниц, переходов между уровнями и полуторного этажа. Его положение относительно первого и второго этажей нельзя было однозначно определить только по планам. Для привязки использовали имеющуюся приблизительную высотную отметку, после чего геометрию проверяли по фотографиям объекта.
Для визуализации недостаточно сделать отдельные комнаты правильного размера. Все уровни должны собраться в одну непротиворечивую модель: лестница должна прийти в нужную точку, проём — совпасть с этажом, а потолки и мансардные скаты — правильно продолжаться между помещениями.

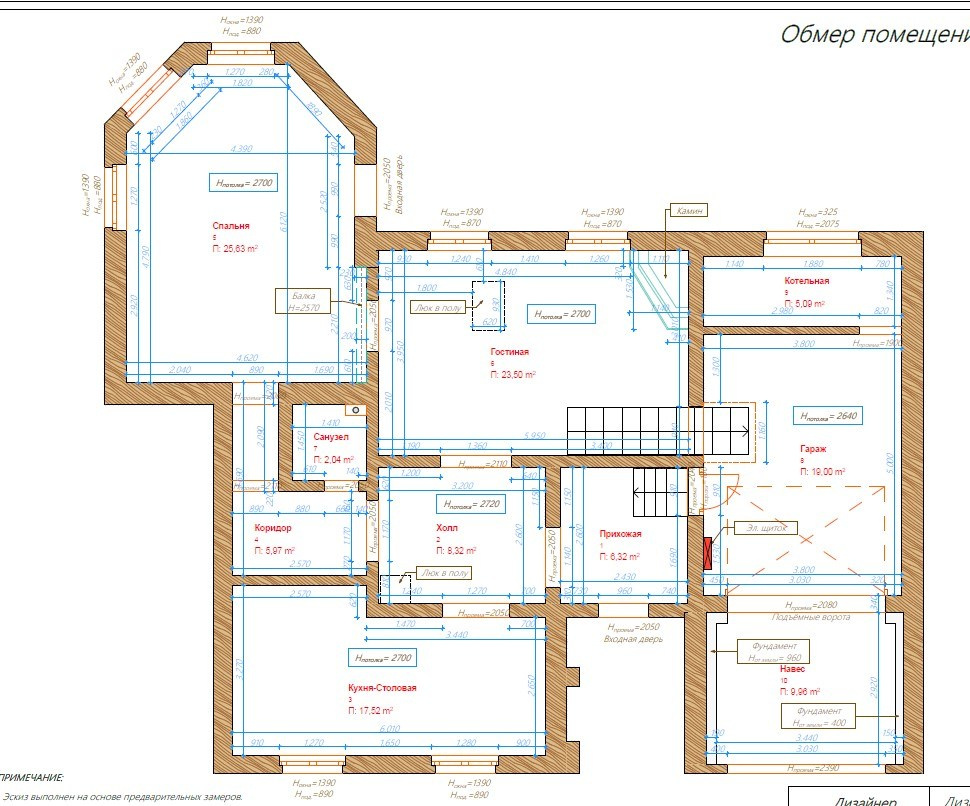

Рабочая база проекта: планы, фотографии объекта и отдельные высотные отметки. Этой информации было достаточно для работы, но часть архитектуры требовала самостоятельного пространственного восстановления.
Дом нужно было собрать целиком, а не комнатами

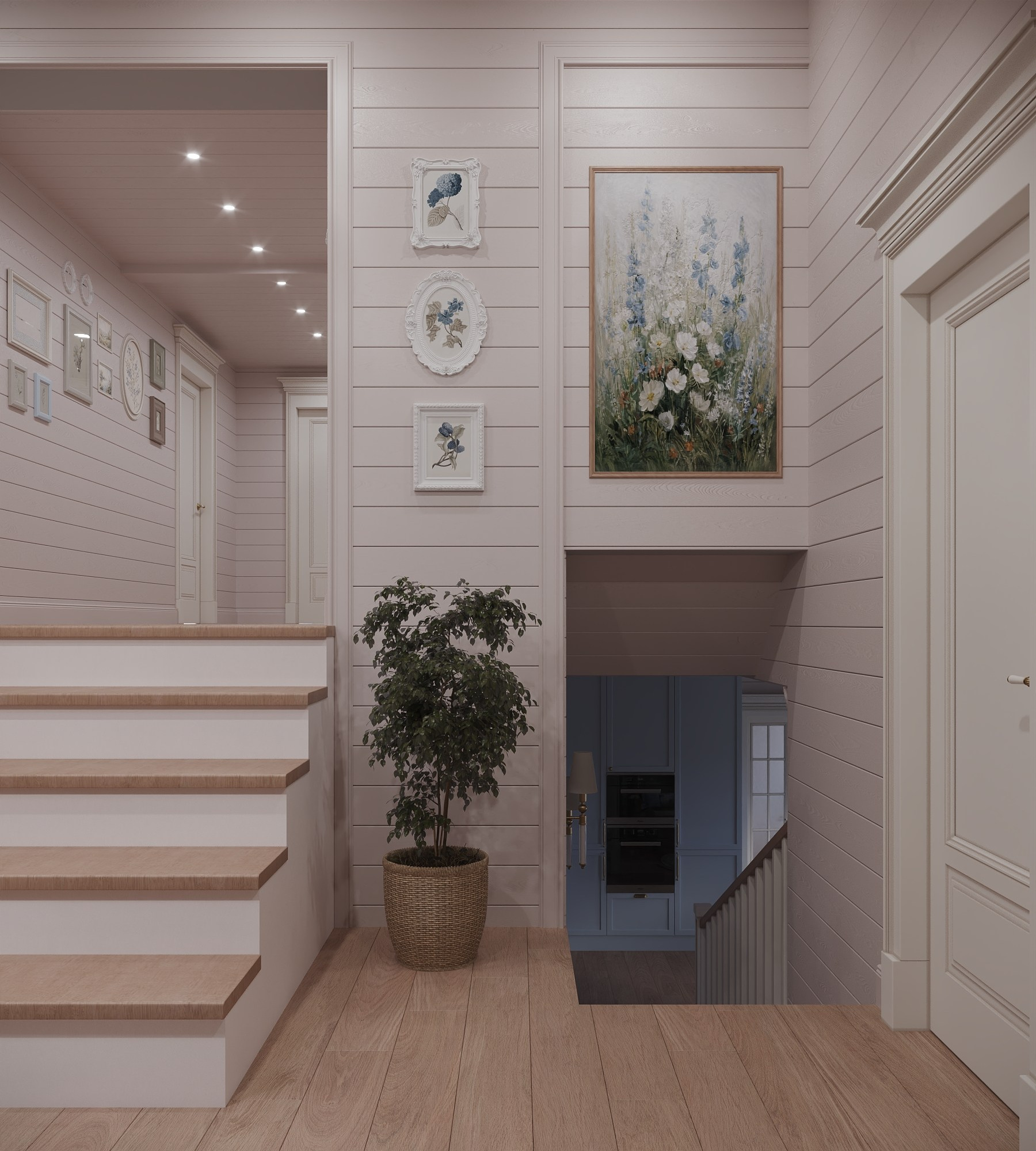

Полуторный уровень стал одним из самых сложных участков модели. Здесь одновременно работают несколько высот пола, лестничные марши, проёмы и мансардная геометрия.
На финальных ракурсах это почти не выглядит технической задачей — зритель просто видит интерьер. Но для корректной визуализации сначала необходимо было собрать всю пространственную систему дома и добиться совпадения переходов между этажами.
Именно поэтому при работе со сложными существующими объектами я предпочитаю иметь общую модель здания, а не отдельные несвязанные помещения.

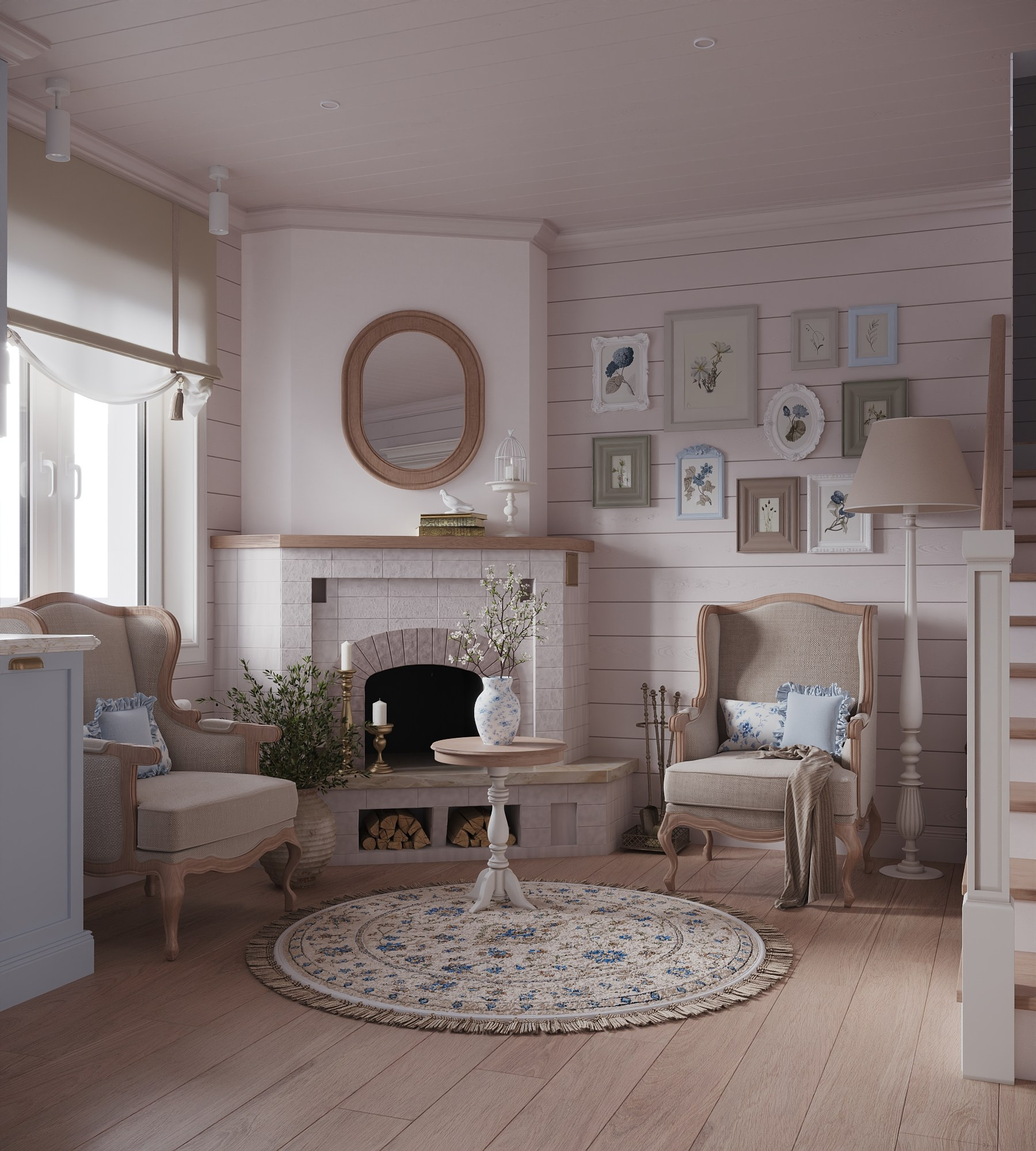

Камин — моделирование по одной фотографии

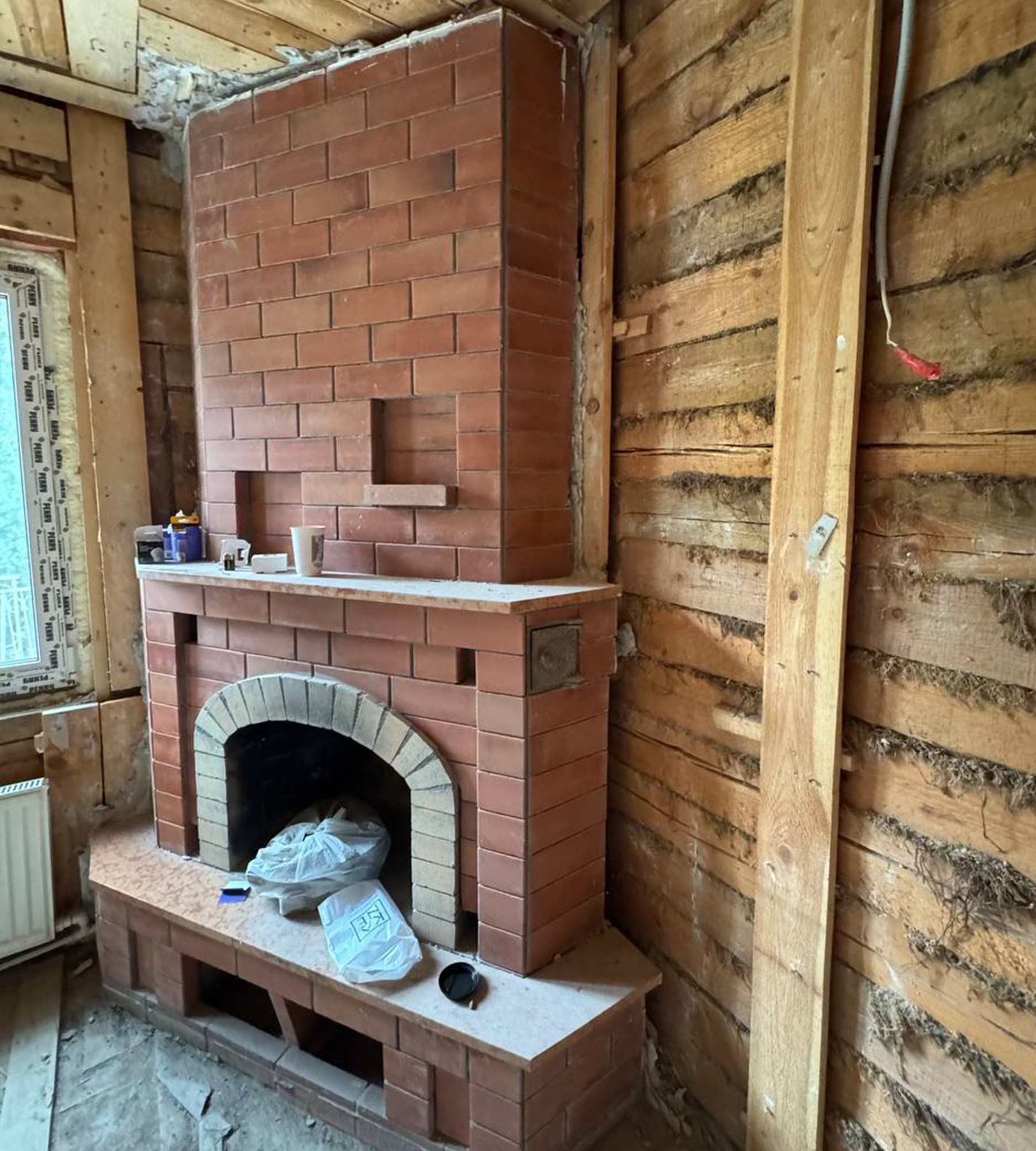

Существующий камин нужно было сохранить, но его подробного чертежа в исходных материалах не было.
Я моделировала его полностью с нуля по фотографии. Масштабным ориентиром стал кирпич: зная типовые размеры кладки и сопоставляя количество рядов и пропорции элементов, можно достаточно точно восстановить основные габариты конструкции.
После этого модель уже адаптировалась под новую отделку и интерьер.
Такой способ работы для меня нормален: если нужной геометрии нет в исходных данных, я сначала ищу надёжный масштабный ориентир, а затем восстанавливаю объект по пропорциям.
Голосовое ТЗ не обязательно означает хаос

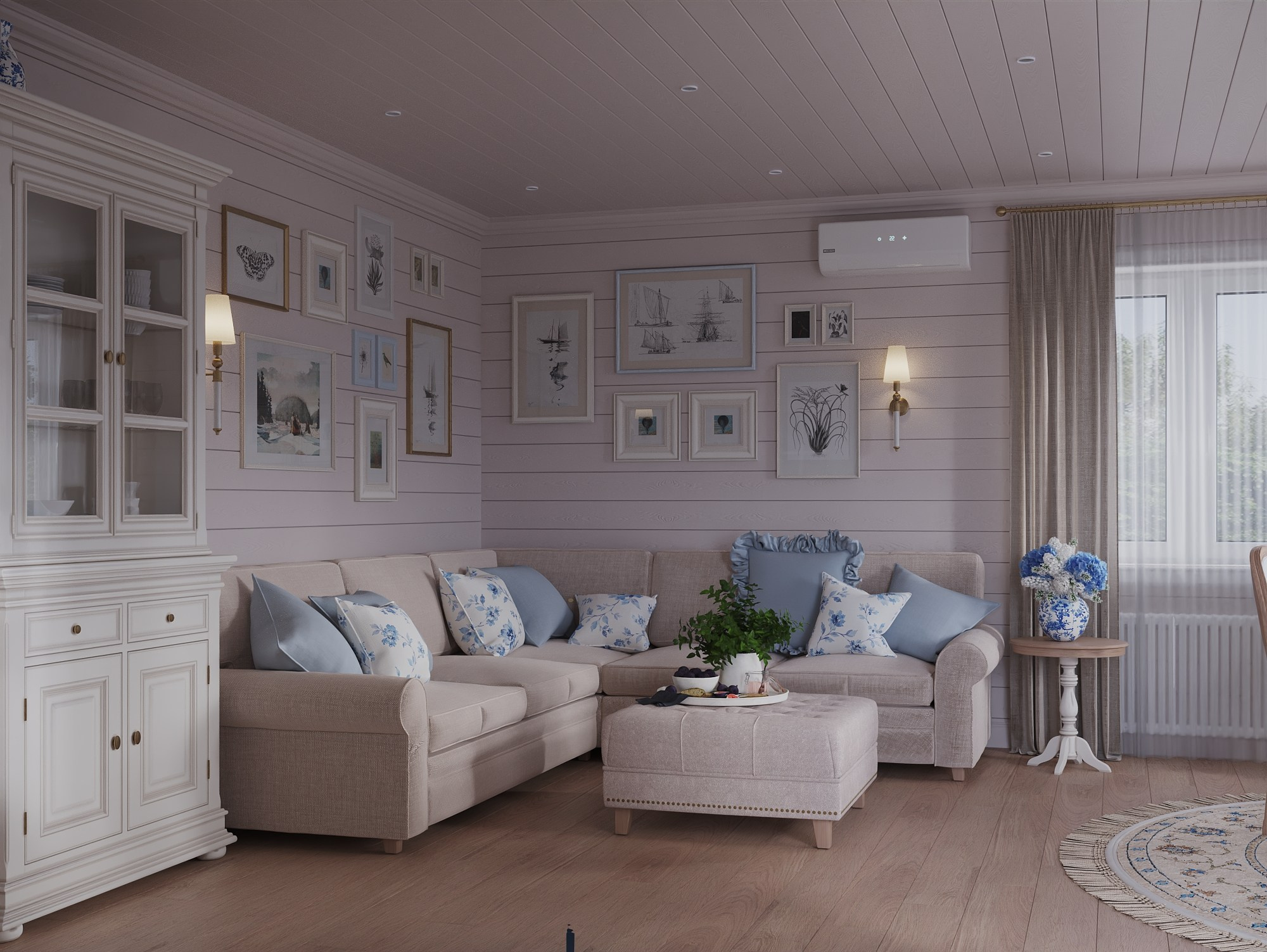

Значительная часть задания по интерьерам передавалась голосовыми комментариями и референсами.
Мы работаем с этим дизайнером около восьми лет, поэтому такой формат для нас не является проблемой. Когда человек точно формулирует мысль и прикладывает подходящий референс, короткого комментария вроде «здесь стекло, здесь ящики, фасад такой» часто достаточно, чтобы быстро перейти к работе.

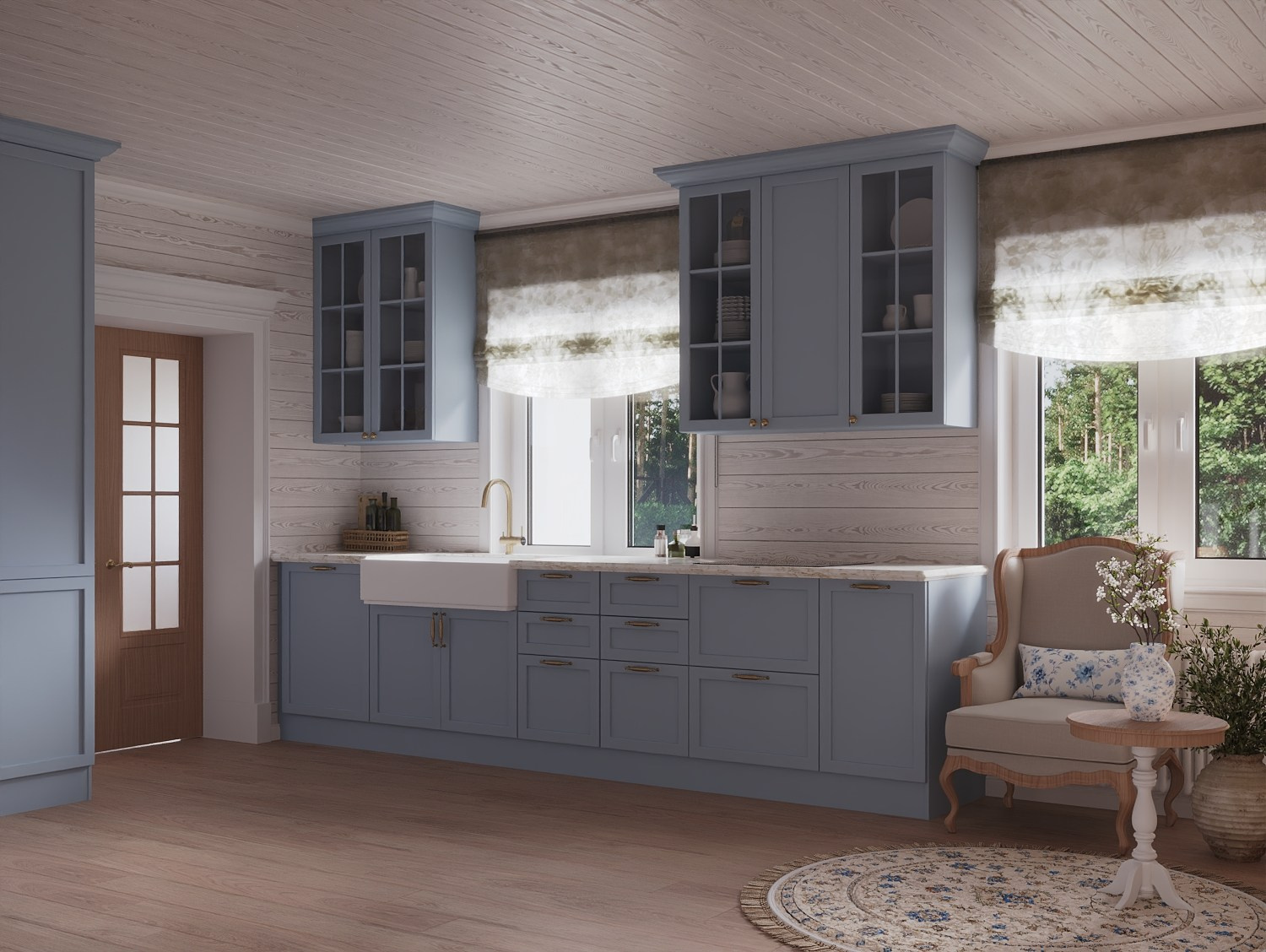

Например, для кухни у меня был план сверху, референсы фасадов и голосовое описание отдельных элементов. Остальная информация собиралась из знакомого мне визуального языка дизайнера и общей логики проекта.
Для постоянной работы со студией мне важнее не форма передачи задания, а однозначность информации. Я могу работать и по полному комплекту чертежей, и по гораздо более компактному ТЗ, если понимаю, какой результат от меня требуется.
Если нужного объекта нет — его быстрее сделать
На этом проекте отдельной задачей оказался декор.
В готовых библиотеках не всегда находились модели, ткани и изображения, которые соответствовали референсам дизайнера. В таких случаях я не стараюсь любой ценой найти «что-то похожее».
Часть элементов проще смоделировать самостоятельно, а материал или изображение — собрать с нуля.
Я работаю в 3ds Max с 2001 года, поэтому не привязана к одному способу решения задачи. В зависимости от ситуации могу взять готовую модель, изменить её, полностью смоделировать объект, нарисовать карту самостоятельно или подготовить нужную текстуру из референса.
Для большого проекта это часто быстрее, чем несколько часов искать приблизительно подходящий ассет.

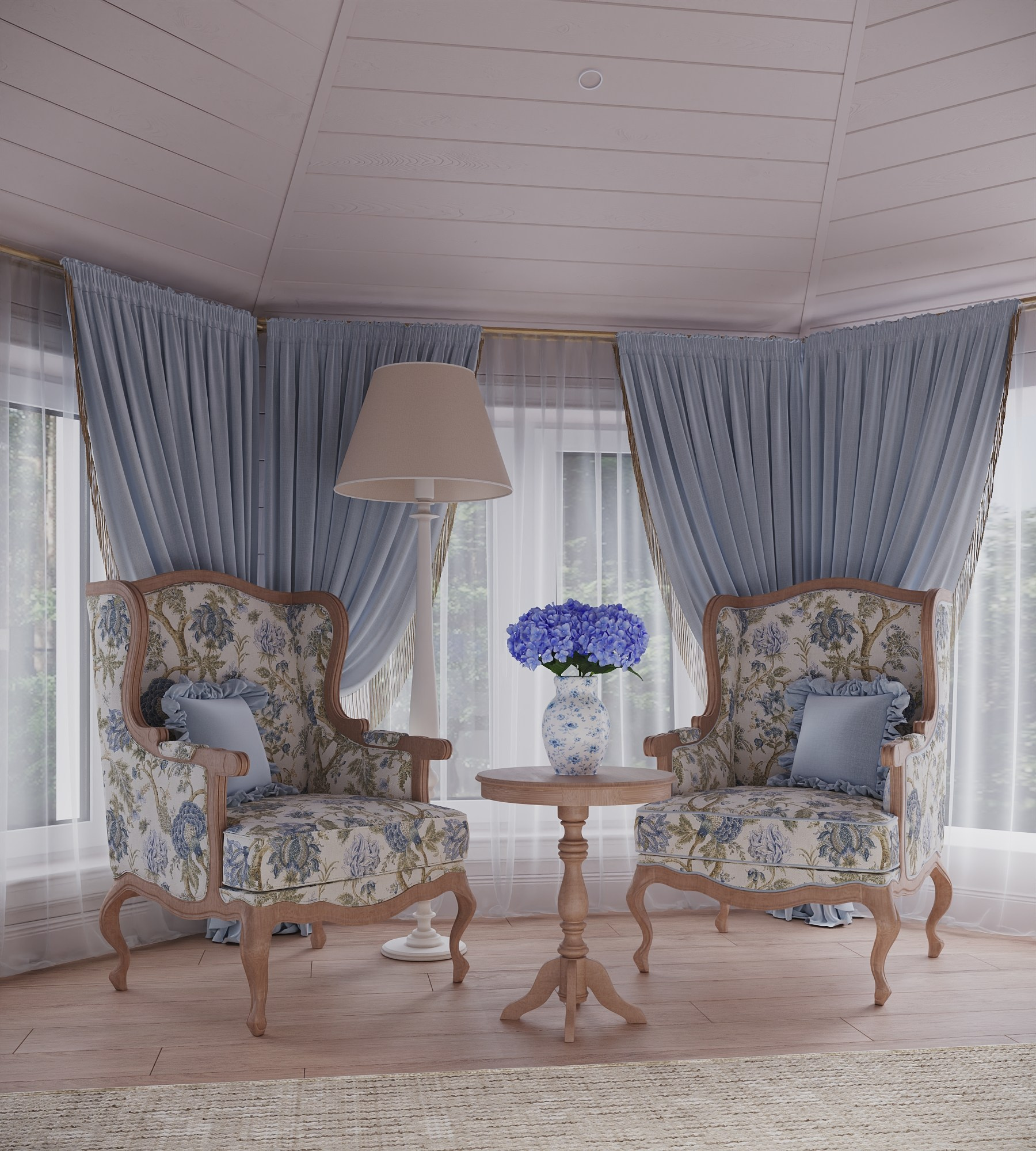

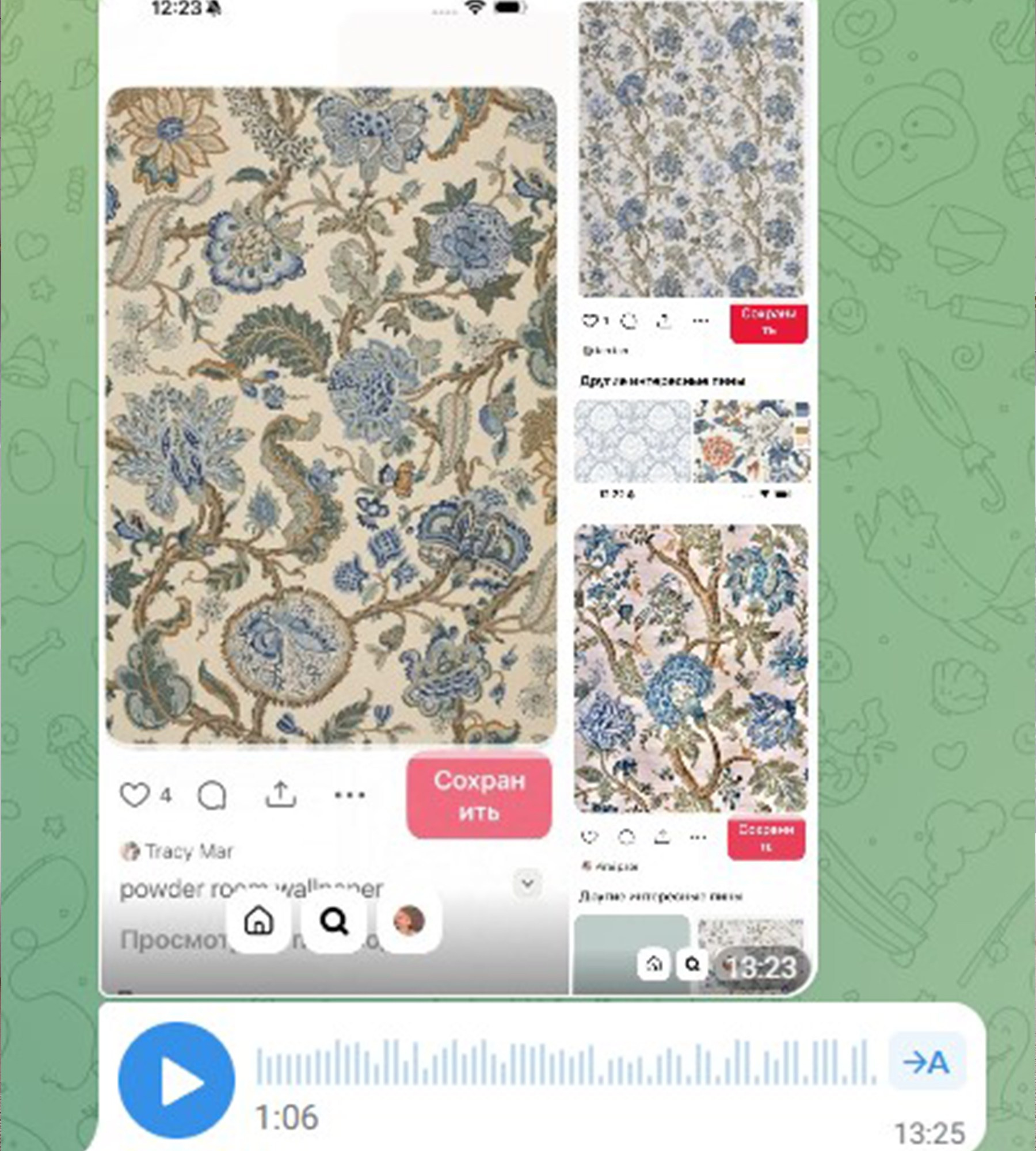

Здесь исходным материалом был референс ткани. По нему с помощью ИИ я подготовила бесшовную основу, после чего уже в 3ds Max настроила масштаб, материал и необходимые параметры для конкретной модели.
ИИ в таком процессе для меня — не замена визуализации, а один из инструментов производства ассетов. Он позволяет быстрее получить нужную основу вместо долгого поиска похожей текстуры, а вся дальнейшая работа с масштабом, материалом, геометрией и сценой остаётся частью обычного 3D-процесса.
88 кадров должны выглядеть как один дом
Большой проект проверяет не отдельный красивый ракурс, а способность удерживать единую систему на десятках изображений.

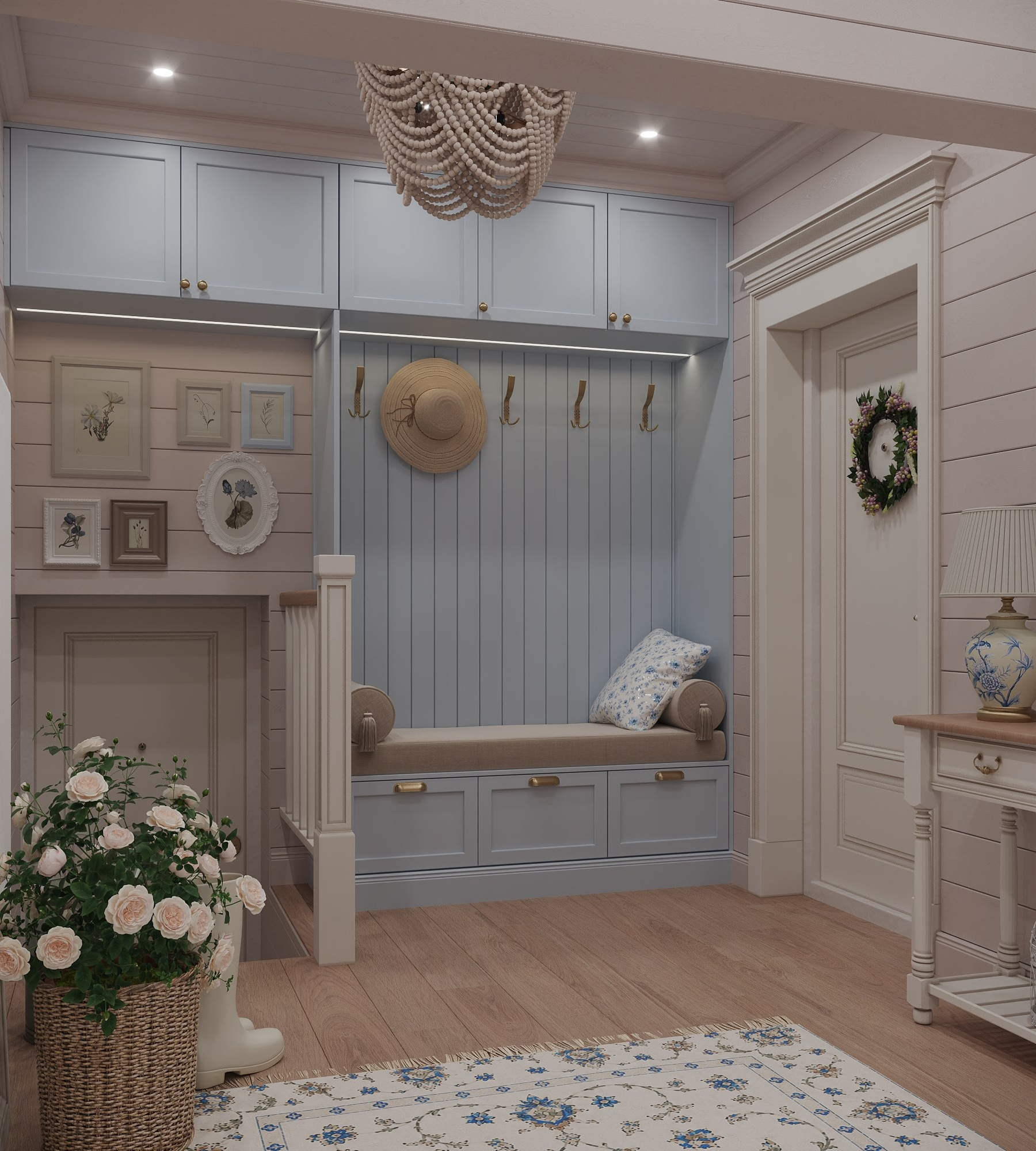

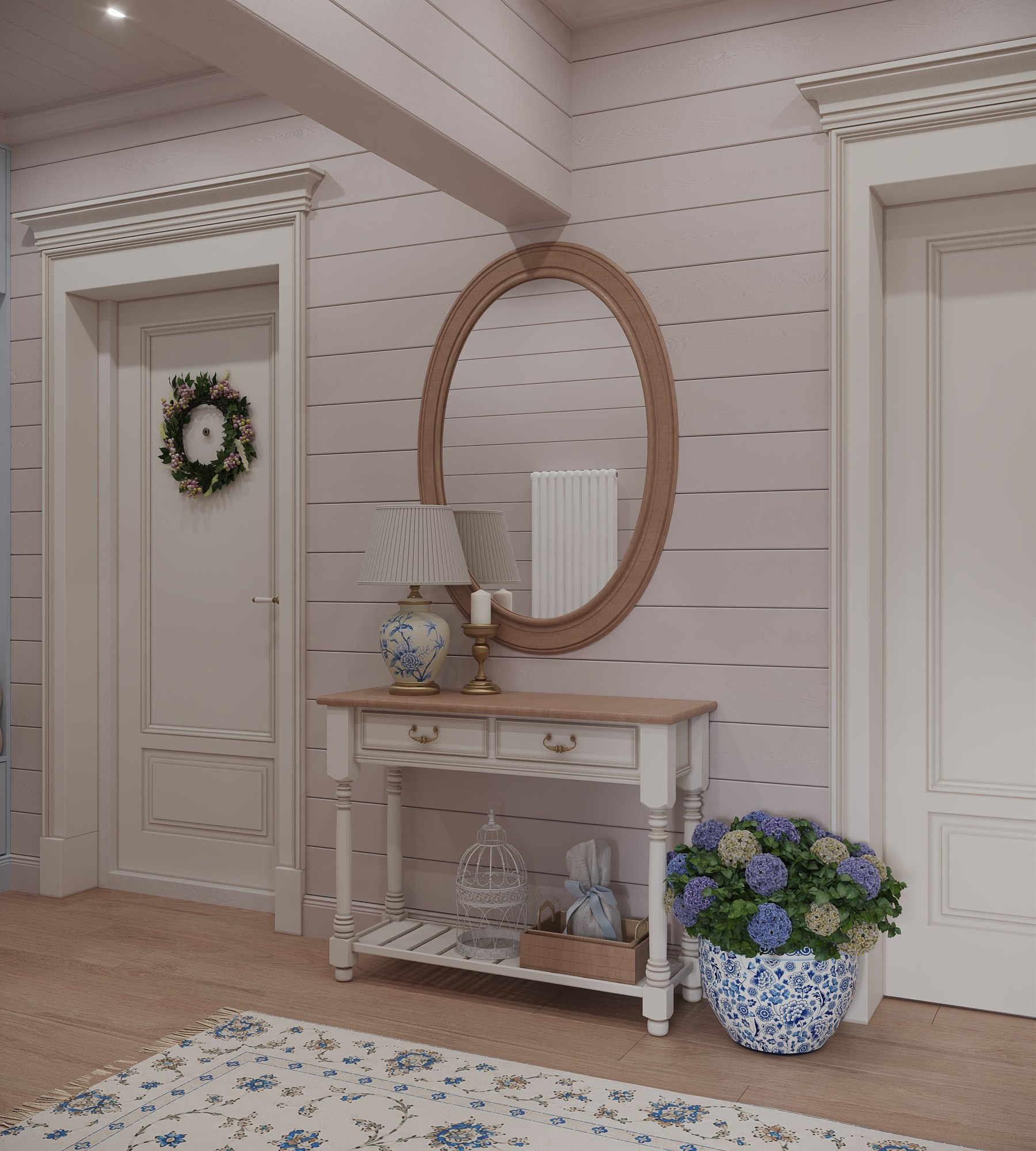

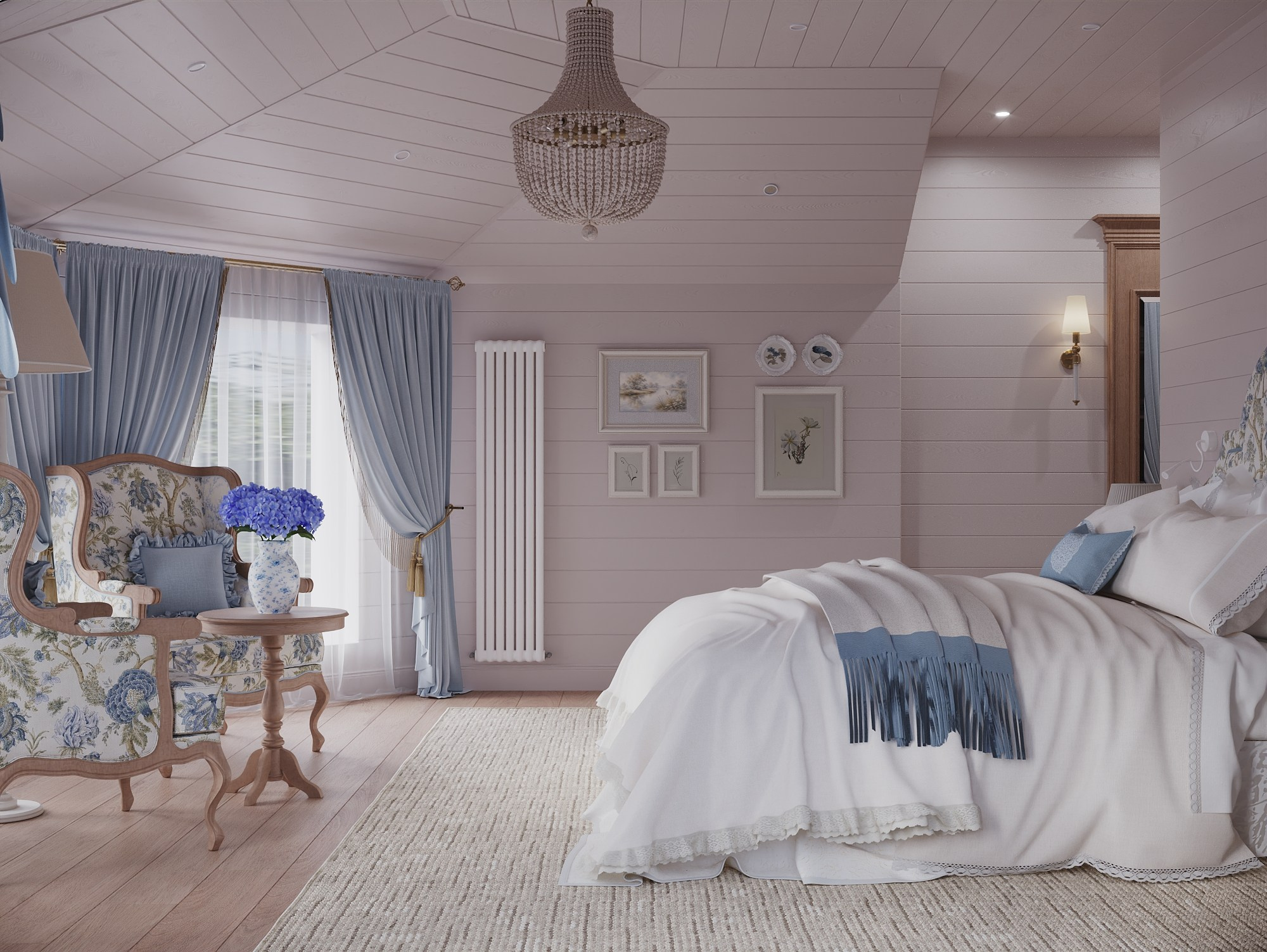

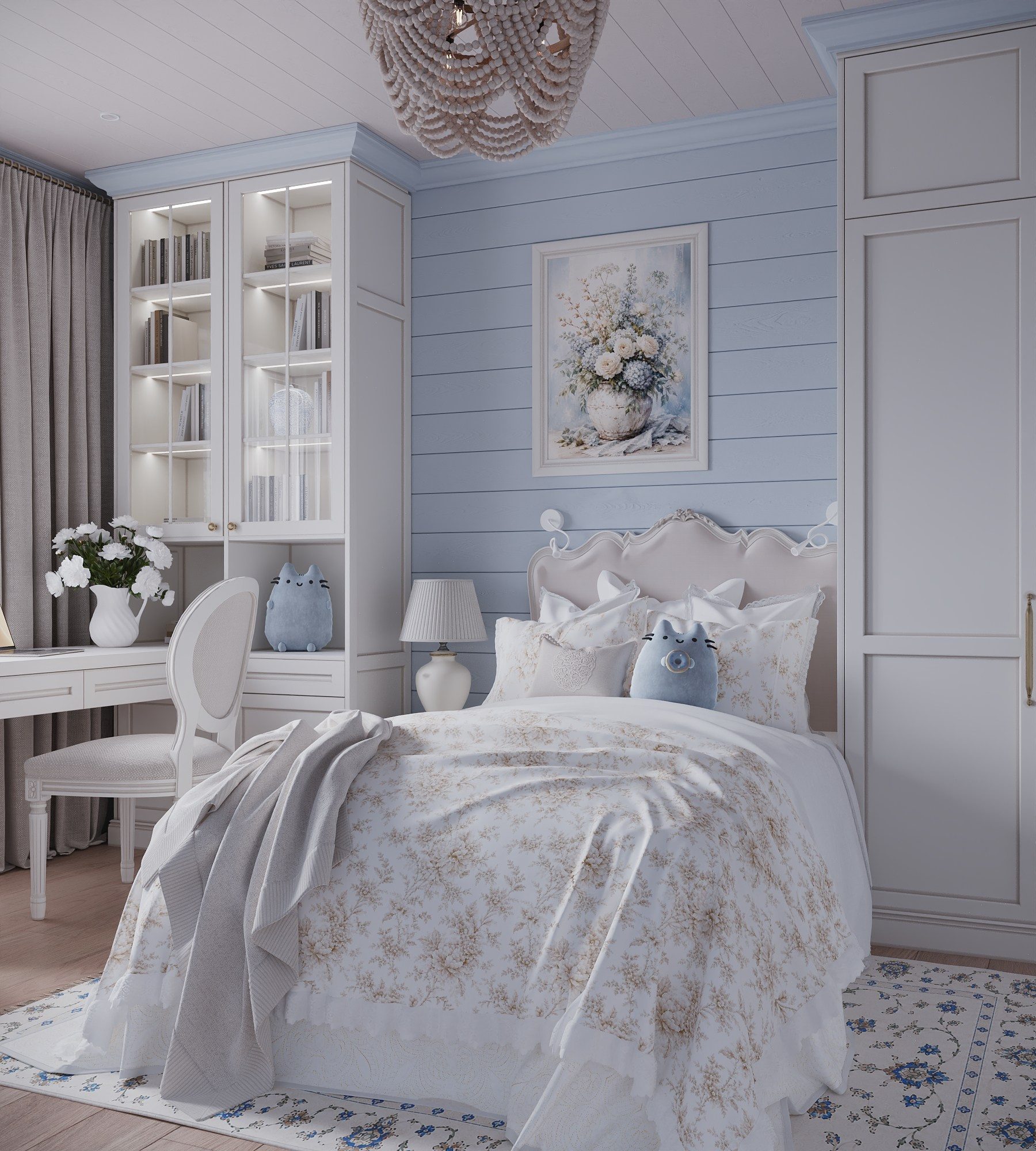

В работу вошли общественные зоны, спальни, санузлы, прихожая, гардеробные и постирочная. При этом в разных помещениях меняются сценарии, мебель и цветовые акценты, но архитектура, материалы и общий визуальный язык должны оставаться последовательными.
Правка может менять идею, не разрушая сцену

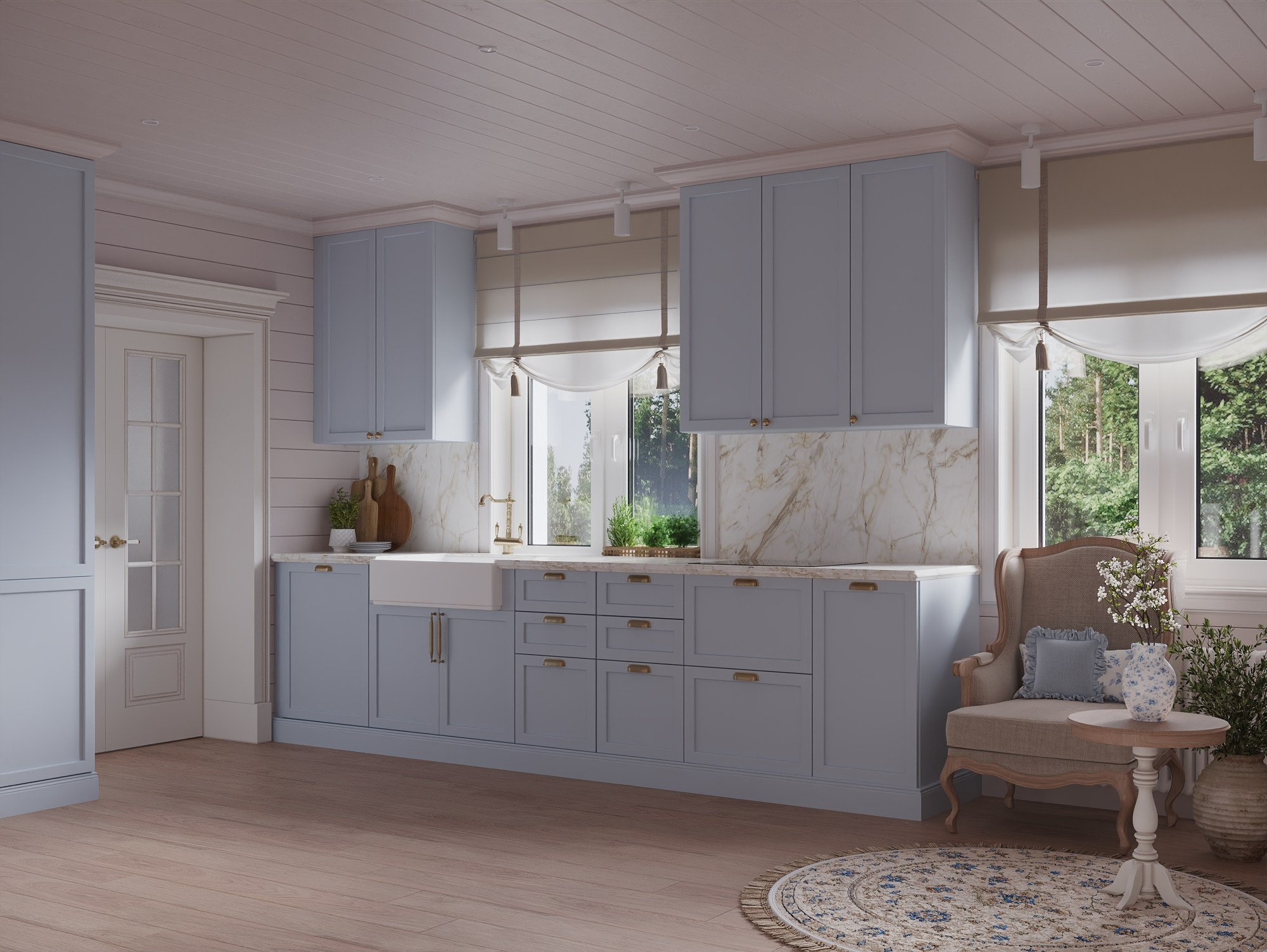

По большинству помещений было один, иногда два круга уточнений.Изменения в основном касались развития дизайнерской идеи: оттенков стен, текстиля, материалов, декора и отдельных деталей мебели.Для визуализатора здесь важно не просто механически заменить элементы, а сохранить уже собранную сцену, освещение и композицию и быстро перевести проект в новую версию.
Не только парадные кадры

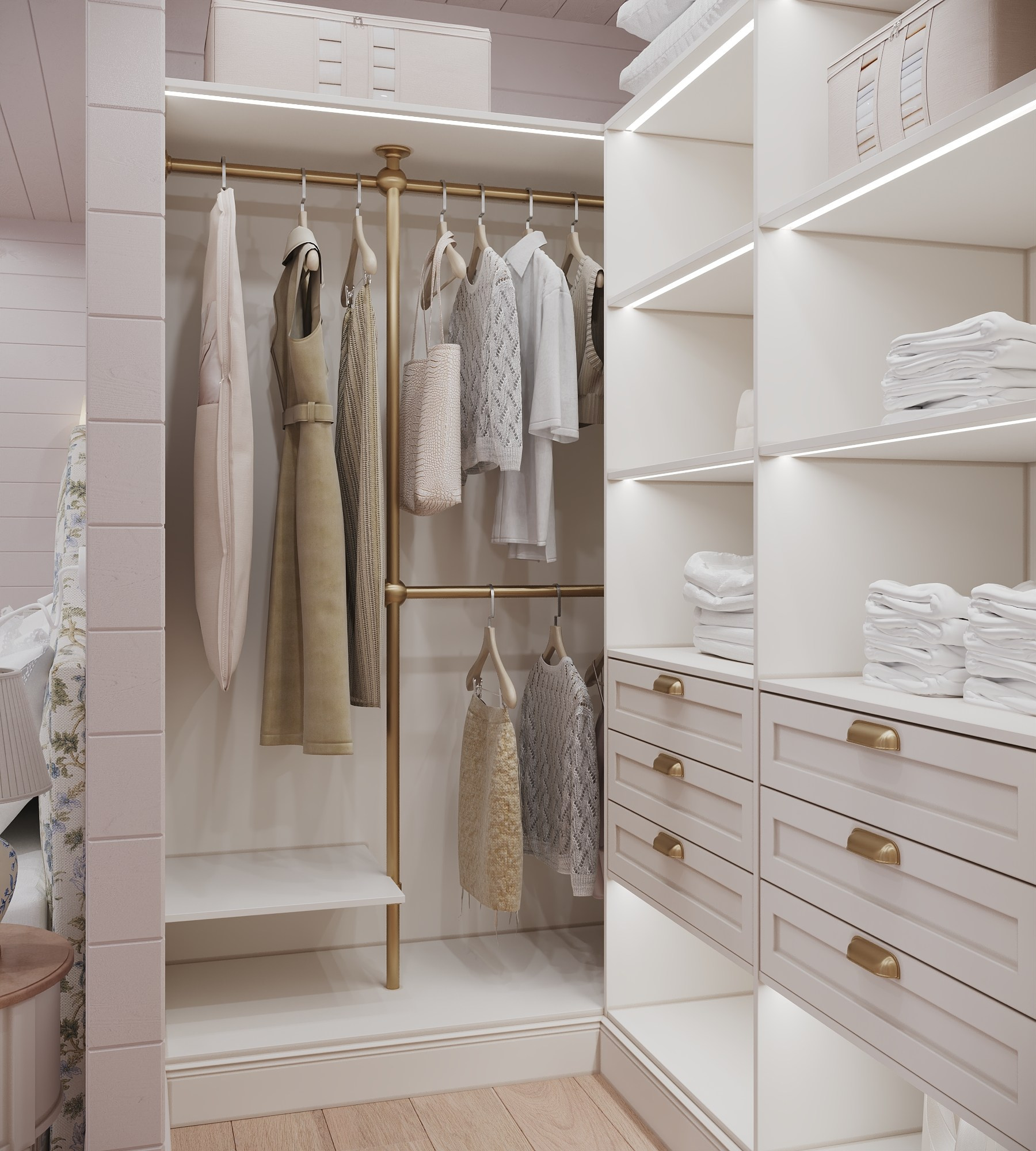

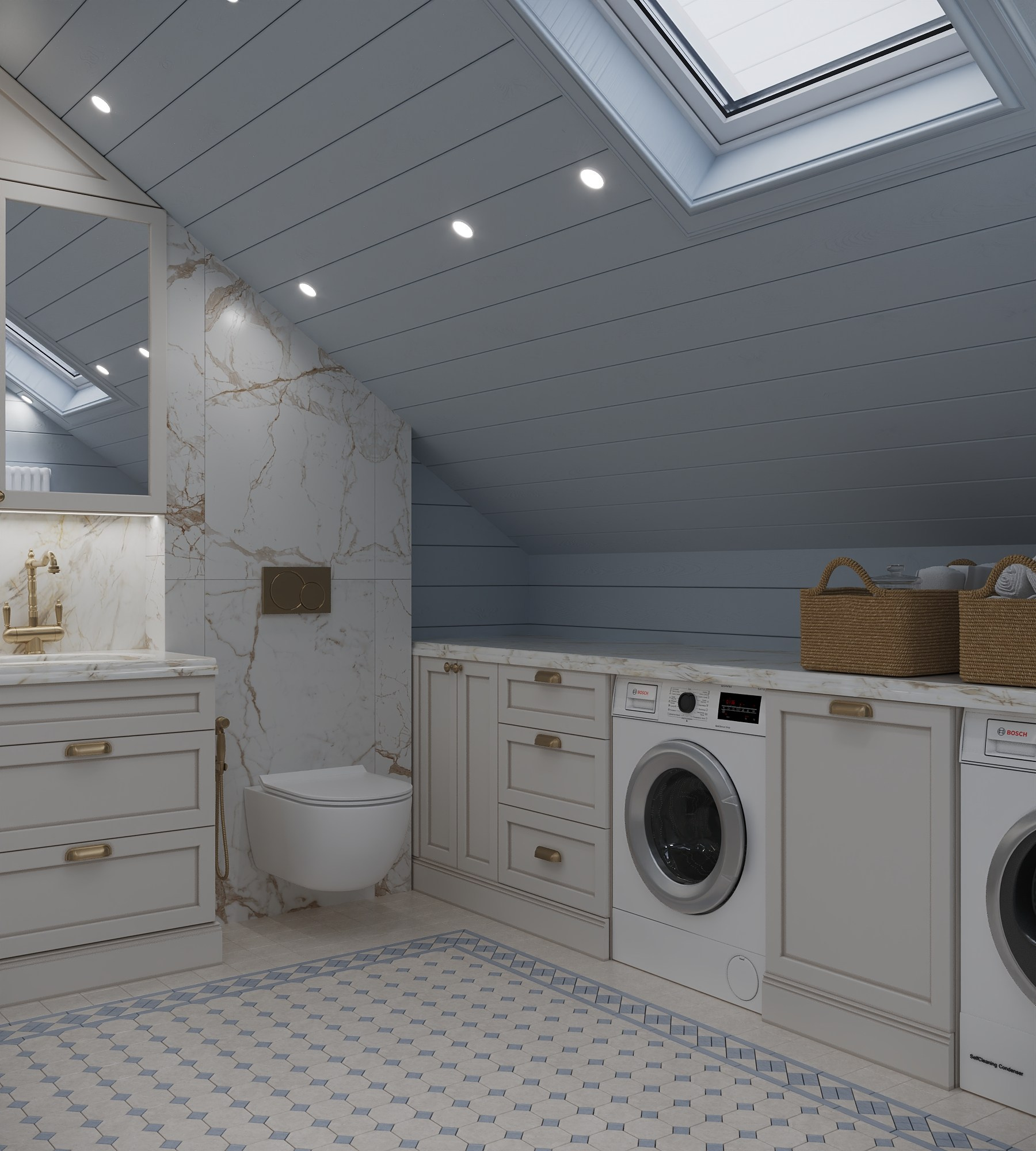

В полноценной визуализации дома для меня важно одинаково внимательно собирать не только гостиную и спальни.Постирочная, санузлы и гардеробные могут не стать обложкой портфолио, но именно такие помещения хорошо показывают, насколько последовательно проработан проект целиком.В них меньше возможностей спрятаться за эффектной композицией — хорошо читаются мебельные узлы, хранение, встроенная техника, материалы и реальные размеры пространства.
Визуализатору полезно понимать, что он моделирует
Моя зона ответственности в этом проекте — визуализация, а не разработка дизайна или рабочей документации.Но многолетняя работа с интерьерной и корпусной мебелью помогает замечать технические моменты ещё на этапе построения сцены. Если я вижу, что мебельному узлу требуется фальшпанель, дополнительный добор или очевидная техническая корректировка, я обозначаю это дизайнеру или добавляю решение в рамках нашего сложившегося рабочего процесса.Это не подмена дизайнера и конструктора. Для меня это нормальная часть профессиональной коммуникации: финальная картинка не должна красиво показывать вещь, которая физически не собирается.
215 м² как одна рабочая система
В этом проекте самой важной задачей для меня была не стилистика отдельного помещения, а масштаб работы.
Нужно было восстановить архитектуру существующего дома по неполному набору исходных данных, собрать сложные переходы между этажами, самостоятельно смоделировать часть объектов, подготовить индивидуальные материалы и при этом удержать единый уровень качества на 88 финальных изображениях.
От получения исходных материалов до выдачи финальных кадров прошло 5 недель.
Именно такой формат работы мне наиболее близок: я могу включаться не только на этапе рендера готовой сцены, но и самостоятельно закрывать технические задачи визуализации — от восстановления геометрии по фотографии до моделирования и создания нужных материалов.
Для студии это означает меньше зависимости от библиотек и меньше остановок процесса из-за отсутствующей модели, текстуры или дополнительного чертежа.
Полный проект — 88 визуализаций
В кейсе показана отобранная часть проекта. Полный комплект финальных визуализаций доступен в облачной галерее и структурирован по помещениям.
